Juego didactico llamado Rompecabeza electrico utilizado como actividad de inicio para la primera clase sobre el contedio El electricistas y su areas de trabajo aplicado a los estudiantes de 1er Año Robinsoniano seccion " C ".

elaborado por Sandra Brazao Docente en formacion

planes y instrumentos
















interaccion comunitaria




jueves, 14 de enero de 2010

Práctica #1: Probador de fase casero

Competencia: Diseñar un probador de fase o corriente casero.
Objetivo: Realizar la construcción de un probador de fase o corriente casero.

Instrucciones:
- Lea cuidadosamente cada una de las instrucciones que se le indiquen.
- Trabajar en forma ordenada y segura.
- Aplicar las normas de Higiene y Seguridad, vista en clases anteriores.
- Realizar la construcción del probador de fase o corriente casero.
- Mantener el área de trabajo limpio.
- Interacción Grupal.

Conceptos básicos.
- Probador de fase: Es una herramienta usada por el electricista que tiene como propósito principal detectar la corriente y la fase en un circuito que este circulando la electricidad, este tiene dos polos, uno positivo y otro negativo, el polo de color rojo es el positivo y el del color negro es el negativo.

- Resistencia: Es la oposición del conductor al paso de la corriente eléctrica. La unidad de resistencia eléctrica es el ohmio y se simboliza con la letra griega omega (Ω).

- Conductores: Es aquel cuerpo que puesto en contacto con un cuerpo cargado de electricidad transmite ésta a todos los puntos de su superficie. Generalmente elementos, aleaciones o compuestos con electrones libres que permiten el movimiento de cargas.

Herramientas y Materiales a utilizar
- Inyectadora (10cc)
- ½ metro de cable (tw #18)
- Resistencia (4,7 kῼ).
- Bombillo de Neon (120 v)
- Estaño.
- Cautín.
- Tirro blanco.
- Pinzas.
- Barra de silicón.
- Pistola de silicón.
Precauciones
- Tener presente cada una de las normas de seguridad.
- Verificar que cada uno de los elementos esté completos para realizar la práctica.
- Si se presenta alguna dificultad consulte con el profesor.
- Antes de energizar el probador hágalo con la supervisión del profesor.

Procedimientos
- Se procede a eliminar de los extremos del cable, cierta parte del aislante para luego unir, el extremo con la resistencia mediante la soldadura que se realizada para reforzar esta conexión.

- Ajuste el bombillo de neón a uno de los extremos de la resistencia y del cable para luego proceder a soldar, este debe de tener una contextura uniforme.

- Luego se pica la parte interna de la inyectadora y se hacen dos agujeros en la parte inferior de la estructura de la inyectadora por medio de estos se van a introducir los cables, una vez realizada la conexión, se coloca en la estructura interna adherida a la superficie con el tirro, de manera que permanezca pactada a la estructura.

- Posterior a el procedimiento realizado, se introduce la parte externa de la inyectadora, con el silicón se fijan las dos parte de la inyectadora, se pretende que este ajustada para que permanezca compacta, y en buen estado de uso.

- Para finalizar con los procedimientos los extremos del cable se consolidan mediante la soldadura para evitar que ocurra un riesgo. En la figura siguiente se observa el probador de fase ya terminado.


Diseñado por: Yennimar Valera, Yensirex Parra, Nelson Castillo, Diyarlith Silva
Grado/Sección: 1 er año Robinsoniano A, B, D, F
Docente Auxiliar: Nelson Quiroz




miércoles, 13 de enero de 2010

Guía Práctica: Herramientas y Materiales Eléctricas

Herramienta
Una herramienta es un instrumento generalmente de hierro o acero, fabricado según el uso que se le dará, para hacer más fácil y eficaz el trabajo del electricista.

Alicates
Es una máquina simple formada por dos palancas de primer género acopladas en un eje cuyos brazos forman el mango.

Esta se encuentra compuesta en dos partes las cuales son:
- Mango, esta constituye un conjunto de dos asas metálicas cubiertas de material dieléctrico; es decir, aislante de la electricidad. Mientras mas largo sea el mango más fuerza podrá ejercerse con el alicate. Estas constituyen la parte receptora de la potencia.
- Hojas o quijadas, estas representan los terminales de cada asa. A su vez consta de tres zonas las cuales son una cuchilla, una curva y u
na plana o dentada.


Uso específico
En general la parte plana de la quijada se utiliza para apretar o doblar objetos planos; la parte plana curva de la quijada sirve para apretar objetos cilíndricos de pequeño diámetro y las cuchillas para cortar cables o alambres de pequeño diámetro.

Precauciones de manejo
El uso del alicate es fácil pero hay que saberlo utilizar. Hay que saber escoger el alicate adecuado, ya que tiene una limitación; esta es la abertura de las asas la cual esta relacionada con el tamaño de la mano del ser humano. Así, si la abertura de las asas es muy grande y la mano es muy pequeña difícilmente se puede hacer presión con él. Esto es valido para la mayoría de los alicates pero en especial para el que utiliza el electricista, el cual está diseñado para sujetar, halar, doblar o cortar cables. Estas labores no requieren de una gran abertura en las hojas pero si bastante potencia.

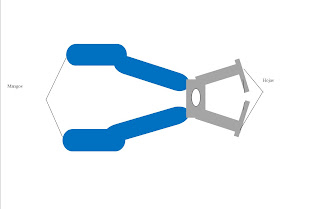

Pinzas o Piqueta
Es una especie de alicate con hojas en forma de cuchilla. Esta pinza consta de dos partes las cuales son:
- Mango. Esta representa un conjunto de dos asas metálicas curvas recubiertas de un forro aislante a la electricidad. Es a través de ellas que se realiza la presión. A veces poseen un resorte que sirve para reponer la pinza a una posición que mantiene las cuchillas abiertas con el fin de facilitar la operación de cortado.

- Hojas, constituyen dos puntas labradas en forma de cuchillas las cuales se acoplan a un eje de modo que pueden cortar.



Uso específico
Esta herramienta se utiliza para cortar conductores (cables), de pequeño calibre, materiales metálicos blancos o cualquier otro tipo de material de menor dureza.

Precauciones de manejo
- Se debe utilizar la pinza adecuada al alambre que se ha de cortar, al cable o a cualquier otro tipo de material. Si no se toma esta precaución se corre el riesgo de partir una de las hojas.
- Es conveniente cortar hacia el lado del eje para evitar fracturar la pinza ya que ahí la hojas son más gruesas y tienen mas resistencia. También puede ocurrir que de no fracturarse una de las hojas si sufra una deformación doblándose ligeramente.
- Es conveniente utilizar una pinza de corte con un resorte auxiliar. Esto facilita la apertura de la pinza cuando se quieren dar varios cortes seguidos.
- Nunca trate de cortar objetos sumamente duros ya que las cuchillas pierden el filo y por mas que se les de un nuevo filo jamás llegará a cortar de igual manera debido a que las hojas no se acoplan de igual forma que originalmente.

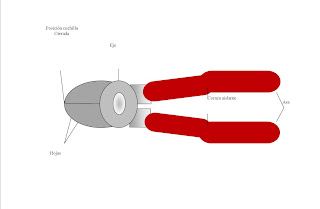

Pelacable
Es una variante de alicate cuyas hojas están diseñadas para cortar la coraza de un cable sin destruir el alma o parte metálica.
Las partes de esta herramienta son:
- Mango, esta representa un conjunto de dos asas metálicas con recubrimiento de material aislante de la electricidad. Algunos poseen un resorte o mecanismo auxiliar que reponen las asas a su posición inicial.
- Hojas, son dos puntas diseñadas en forma compleja de modo que al acoplarse cortan la coraza del cable sin producir daño en la parte conductora (metálica).
Es importante señalar que algunos vienen diseñados para diferentes calibres de cables y otros poseen un mecanismo que gradúa la abertura para las diferentes calibres de cables.



Uso específico
El pelacable, solamente se utiliza para eliminar la coraza aislante del conductor (cable), de tal forma que de un pelado perfecto para realizar las conexiones de los cables.



Precauciones de manejo
El uso de esta herramienta es sencillo pero cebe hacerse correctamente y eso depende del diámetro del cable, al cual se le va a pelar la punta, y cuánta coraza se le quiere quitar, ya que en ambos casos hay limitación.

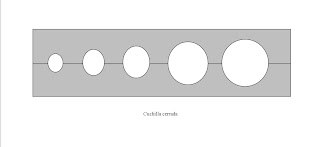

El alma del cable debe coincidir con alguno de los círculos de las cuchillas. En caso contrario puede cortar el cable, si el hueco es más pequeño, o se puede deslizar sobre la coraza si el diámetro es muy grande.


Soldador Eléctrico o Cautín
Es un aparato que genera una potencia calorífica para calentar una punta de cobre u otro material con la finalidad de fundir material denominado soldadura. Estos pueden ser estaño o plomo.
Existen dos modelos de soldadores para soldadura blanda. Ambos utilizan la electricidad como fuente de energía. Estos son:
- Cautín, posee una resistencia que al paso de la corriente eléctrica genera el calor suficiente para elevar la temperatura a la punta que se utiliza para fundir la soldadura.
- Pistola, es un transformador diseñado de tal forma que al pasar la corriente eléctrica a través de él genera calor el cual se recoge en una punta de cobre con algún recubrimiento, el cual puede ser de plata u otro material que permite la adhesión de la soldadura sin dañar el material de cobre.

Uso específico
- Cautín, se utiliza para soldar empalmes de dos o mas cables. La soldadura utilizada debe ser blanda.
Si los cables a soldar son de gran calibre se necesitará un cautín de mayor vatiaje o potencia.
Una cualidad o ventaja del cautín es su utilización durante largos periodos de trabajo debido a que pueden estar conectados a la fuente por tiempo prolongado.
- Pistola, se utiliza para soldar empalmes en cable de bajo calibre y para soldar partes de equipos electrónicos y eléctricos.
Una cualidad o ventaja en la utilización de la pistola es su calentamiento instantáneo presionando el swiche, lo cual la hace funcional para trabajos de mantenimiento, reparación de radios, televisión, equipos de videos entre otros.
Una de las características comunes del cautín y de la pistola, es que ambos soldadores sirven para eliminar las soldaduras (desoldar).

Precauciones de manejo
- No utilice estos aparatos como martillos ni los deje caer al suelo, ya que los daños que pueden ocasionar en la mayoría de los casos son irreparables.
- Cerciórese al efectuar la conexión que esta sea a la red adecuada, de lo contrario generaría calor en exceso el cual destruiría su resistencia o quemaría el transformador.
- Tenga la precaución de no tocar el cable de alimentación con la punta caliente del cautín cuando lo vaya a guardar porque al derretir el aislante queda al descubierto el alma del cable y est5e puede originar un futuro cortocircuito.

Destornillador
Es una palanca física simple cuyo trabajo se efectúa en el eje de giro. El brazo depende del espesor del mango de tal forma que cuanto más ancho y largo sea, mas fuerza puede hacerse con él. Es importante mencionar que la forma de la punta varía dependiendo del uso que se le va a dar, así como el tamaño del mango. Esta herramienta consta de dos partes estas partes son:
- Mango, construido anatómicamente para asirlo de forma que no resbale. Es el eje receptor de la potencia y el material de fabricación posee propiedades dieléctricas; es decir, son aislantes de la electricidad.
- Hoja, es una barra delgada de forma cilíndrica encavada en el mango. Es el transmisor de la potencia. Se fabrica de acero duro para que soporte el torque y el contacto con el objeto que se va a atornillar. La hoja diferencia al tipo de destornillador, por ejemplo el de pala presenta la punta plana, y si la punta es de estrella se le conoce como destornillador punta de estría.

Uso específico
El uso del destornillador es muy sencillo. Atornillar o destornillar. Pero lo más importante para su utilización es la escogencia de la punta de la hoja; esta debe acoplar muy bien, sin holgura, en la ranura del tornillo, ya que si el destornillador ajusta bien hará un máximo de fuerza de palanca contra la cabeza del tornillo y la misma punta del destornillador.
Precauciones de manejo
- Antes de utilizar un destornillador plano, asegúrese que la punta esté en buenas condiciones; de no ser así no lo utilice y rectifique la punta con una lima o un esmeril.
- Si el destornillador es de estrías, hay que cerciorarse que acople bien en el tornillo ya que si se daña no es fácil su reparación.

Navaja pico de loro
Es una herramienta muy importante para el electricista, ya que es de fácil manejo y porte. Se utiliza más que el pelacable en labores de mantenimiento; sin embargo no es eficiente para trabajos en serie donde lo es más el pelacable. La hoja tiene una forma de pico de loro, para que no resbale al pelar el cable. Cuando no se este utilizando es conveniente cerrarla para evitar cortadura.

Uso especifico

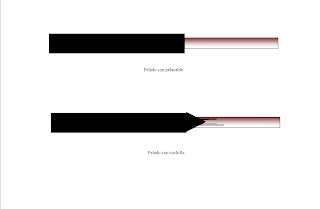

La navaja pico de loro se utiliza para pelar o retirar el aislante que recubre al conductor de cobre.

Precaución de manejo
- Al momento de pelar el cable, se debe tener sumo cuidado para evitar cortarse los dedos.
- Si se necesita pasar la navaja al compañero, cerciórese de que la parte filosa de la herramienta no esté en contacto con la piel.

Estaño
Es un elemento químico metálico, escaso en la corteza terrestre, se encuentra en la casiterita en forma de dióxido. De color y brillo como la plata, es duro, dúctil y maleable.

Uso especifico
En forma de hojalata, se usa como capa protectora para recipientes de cobre, de otros metales utilizados para fabricar latas, y artículos similares. El estaño es importante en las aleaciones comunes de bronce (estaño y cobre), en la soldadura (estaño y plomo) y en el metal de imprenta (estaño, plomo y antimonio). También se usa aleado con titanio en la industria aerospacial, y como ingrediente de algunos insecticidas. El sulfuro de estaño (iv), conocido también como oro musivo, se usa en forma de polvo para broncear artículos de madera.

Precaución de manejo
- En la soldadura, al momento de fundir el metal no se debe tocarlo debido a lo caliente en que se encuentra en este estado, solo se podrá tocar después que se seque.





Taladro
Un taladro es una herramienta que tiene forma de pistola. De hecho, cuenta con una especie de gatillo que es el interruptor con que se acciona. Posee una carcasa, generalmente plástica, que recubre el motor, y en el extremo lleva una pieza (portabrocas o mandril) que permite acoplar los complementos o brocas.

Uso especifico
El taladro tiene la función de perforar cualquier superficie, dependiendo también del tipo de punta o mecha que posea, permitiendo insertar tornillos con mayor facilidad.

Precaución de manejo
- Sujeta con firmeza la pieza sobre la que vas a trabajar.
- Selecciona el accesorio adecuado en función del material y del trabajo a realizar.
- Despeja la zona de trabajo de elementos combustibles o que se puedan dañar.
- Utiliza los medios de protección personal necesarios dependiendo del material sobre el que vayas a trabajar y de los accesorios que estés utilizando: guantes (gruesos pero ajustados a las manos para que no pierdas sensibilidad con la máquina), gafas protectoras, cascos antirruido, mascarilla, etc.
- En el caso de que la máquina disponga de regulador electrónico de velocidad, elige la apropiada en función de la dureza del material y del accesorio elegido. Como norma general, trabaja con velocidades lentas cuando se trate de accesorios de diámetro grande o de material de gran dureza.
- Evita tocar la zona de trabajo, pues su temperatura puede ser muy elevada.
- Cuando vayas a cambiar de accesorio, desconecta el cable de alimentación de la red.

Instrumentos de medición
Son aparatos que se usan para comparar magnitudes físicas mediante un proceso de medición. Como unidades de medida se utilizan objetos y sucesos previamente establecidos como estándares o patrones y de la medición resulta un número que es la relación entre el objeto de estudio y la unidad de referencia.

Tipos de instrumentos de medición
- Tester o multímetro: El tester es un instrumento de medición. Con él podemos medir tensión corriente y resistencia entre otras. Existen instrumentos que tienen la capacidad de realizar otros tipos de mediciones, tales como: temperatura frecuencia, entre otros.

Uso específico
V--- Voltaje de corriente directa (DC) y corriente continua (CC), en esta escala mediremos el voltaje de pilas y baterías, también el voltaje entregado por diodos rectificadores y zener, el voltaje en los pines de los integrados reguladores de voltaje y en circuitos integrados en general. Este tipo de mediciones de voltaje viene indicado en muchos planos, manuales de servicio y tips de reparación.

V~ Voltaje de corriente alterna (AC), en esta escala mediremos solamente valores promedio de señales alternas de forma senoidal pura como la que entrega el suministro de la red eléctrica doméstica a la que enchufamos todos los artefactos. Si la forma de la señal alterna no es senoidal, la lectura que obtendremos será errónea pues el instrumento solo está preparado para mostrar el valor correcto RMS de ondas senoidales. Formas triangulares, onda cuadrada, diente de sierra y mixtas no pueden ser medidas correctamente con un multímetro convencional. Lo que sí existen son accesorios y aditamentos que interconecta-dos con un multímetro permiten realizar mediciones de valor de pico de señales alternas.

10A;mA Función miliamperímetro y amperímetro => mA / A: en esta escala medi-remos el flujo de corriente eléctrica (cantidad de electrones por unidad de tiempo), debemos tener cuidado pues se usan escalas o posiciones diferentes para las mediciones de corriente DC y de corriente AC, también se colocan de forma diferente las puntas del multímetro para poder realizar este tipo de medición (en serie con el componente o con el flujo de corriente) y adicionalmente existen bornes independientes en el multímetro según la magnitud de la corriente a medir: un borne para los miliamperios (mA) y otro borne para los Amperios (A).

Precauciones de manejo
Cuando no conocemos el valor de la corriente que vamos a medir, debemos colocar la llave selectora en el rango más alto de corriente y luego ver cómo deflexiona la aguja; si es muy poco, significa que la corriente es más baja de lo que esperábamos y entonces pasamos al rango inmediato inferior; si ocurre lo mismo, volvemos a bajar de rango, y así sucesivamente hasta que la aguja se ubique aproximadamente en la parte superior de la escala.
También debemos observar en qué sentido tiende a desplazarse la aguja: si lo hace hacia la izquierda, por debajo de cero, debemos invertir la conexión de las puntas de prueba para que la deflexión de la aguja ocurra en sentido horario.

- Voltímetro: es un instrumento de medición que se utiliza para medir la caída de tensión (voltaje), de cada uno de los elementos de un circuito eléctrico. El voltaje puede ser de corriente continua (cc) y corriente alterna (ac).

Uso específico
· Para determinar el voltaje o tensión de los circuitos energizados.
· Para medir caídas de tensión en distintos equipos conectados en serie o en paralelo.
· Conectado con un amperímetro podemos medir resistencias.
· Para medir el voltaje efectivo de la batería de un vehículo y pilas en general.
· En las plantas de generación eléctrica se utiliza para señalar la tensión que se genera.

Precauciones de manejo
· El circuito a medir debe estar encendido o energizado.
· Se debe conectar en paralelo, es decir, directamente sobre los extremos del equipo o elemento del circuito que se debe medir, pero nunca sobre un conductor ya que sobre los conductores la caída de tensión (voltaje) es muy pequeña.
· Nunca se debe intentar medir alta tensión con un voltímetro común porque se corre el riesgo de recibir una descarga eléctrica.
· No se debe conectar en serie ya que la medición obtenida no es la correcta.
· Previamente a la conexión del voltímetro se debe conocer aproximadamente el valor de la tensión, ya que, estos aparatos están diseñados para diferentes rangos de voltaje (por ejemplo: 0-30)


- Amperímetro: Es un instrumento de medición que se utiliza para medir la corriente eléctrica que transita dentro de un conductor.

Uso específico
· Para determinar la intensidad o la corriente de los circuitos energizados, es decir, bajo voltaje, con la finalidad de evitar la sobrecarga de corriente en las líneas.
· Para indicar en los vehículos que el alternador está generando corriente.
· Conectado con el voltímetro se puede utilizar para medir resistencias.

Precauciones de manejo
· El circuito a medir debe estar encendido o energizado.
· Se debe conectar en serie con el circuito, lo cual significa que se debe abrir un line o conductor y colocar en esa interrupción el aparato. Antes de hacer esta operación se debe desconectar la fuente de energía.Es de suma importancia no conectar el amperímetro se debe conocer aproximadamente el valor de la intensidad de la corriente, ya que, estos aparatos están fabricados para diferentes intensidades de corriente, como son: amperímetro, miliamperímetro y microamperimetro.


- Óhmetro: Es un instrumento de medición que se utiliza para conocer el valor de una resistencia en ohmios. Para ello, la resistencia a medir, no debe estar conectada a ninguna fuente de tensión.

Uso específico
· Se usa para determinar el valor de una resistencia.
· Se suele utilizar, frecuentemente, para verificar continuidad en el conductor. Debido a esto permite detectar averías en los conductores.

Precauciones de manejo
· El circuito a medir debe estar apagado o sin energía eléctrica.
· Se debe conectar en paralelo, es decir, directamente sobre los extremos de la resistencia que se desea medir.
· Si al medir una resistencia el aparato marca infinito ( 12∞'> ) esto significa que la resistencia está abierta; y si marca otro valor es el que corresponde a la resistencia que se esta midiendo; y si marca cero (0) es porque hay continuidad y no hay resistencia.
· En las mediciones con el ohmímetro no es necesario conocer previamente el valor de la resistencia.
· Nunca se debe conectar un óhmetro a un circuito energizado ya que esto destruiría el aparato.


- Vatímetro: Es un instrumento electrodinámico para medir la potencia eléctrica o la tasa de suministro de energía eléctrica de un circuito eléctrico dado.

Uso específico

· El vatímetro se usa específicamente para medir la potencia.

Precauciones de manejo
· No rebasar capacidad de lectura
· Respetar su polaridad



- Osciloscopio: Es un instrumento de medición electrónico para la representación gráfica de señales eléctricas que pueden variar en el tiempo. Es muy usado en electrónica de señal, frecuentemente junto a un analizador de espectro.

Uso específico
· Permite interpretar gráficamente lo que esta sucediendo con el componente.
· Hace posible también, que se logren medidas en escala de tiempo pequeñas, tan pequeñas, como son los diferentes tipos de señales en los sistemas de control electrónico.

Precauciones de manejo
· El máximo voltaje que el osciloscopio acepta, sin daño, en su entrada vertical varia dependiendo de la marca del equipo (hameg o bk-precision).
· Las perillas y palancas de control, son propensas a dañarse mecánicamente (desgaste), debido al uso. por esto, para cambiar de posición hay que hacerlo lentamente.
· No conecte las terminales de medición del osciloscopio directamente al tomacorriente (contacto).



Probador de fase
Es una herramienta usada por el electricista que tiene como propósito principal detectar la corriente y la fase en un circuito que este circulando la electricidad, este tiene dos polos, uno positivo y otro negativo, el polo de color rojo es el positivo y el del color negro es el negativo.
Al introducir los dos extremos del cable al tomacorriente la corriente va a circular por medio de esta conexión y se enciende el bombillo con una luz resplandeciente, así se comprueba que si existe energía eléctrica en el circuito. Luego se toma uno de los extremos del cable y se verifica cual es la fase, el bombillo mantendrá un luz con poco brillo o un poco apagada, así se observa el probador de fase cumple el objetivo principal por el cual fue creado.

Uso específico
El uso del probador de fase es detectar la corriente y la fase en un circuito que este circulando la electricidad, cotidianamente se usa para verificar si existe corrientes en los toma de corrientes destornillador es muy sencillo. También en algunos de los caso se puede usar como un simple destornillador, atornillar o destornillar.

Precauciones de manejo
- Cuando se use el probador de fase, siempre se debe percatar de tomarlo por el mango dieléctrico, evitando tocar la hoja de acero al momento de que está, este en contacto con la toma de corriente. También se deben considerar las precauciones dadas para los destornilladores.


Diseñado por: Nelson Castilo, Yennimar Valera, Yensirex Parra, Diyarlith Silva.

Grado/Sección: 1er año Robinsiniano A, B, D, F

Docente Auxiliar: Prof. Nelson Quiroz.
